临沧 球形支座双向滑动支座应用范围广泛

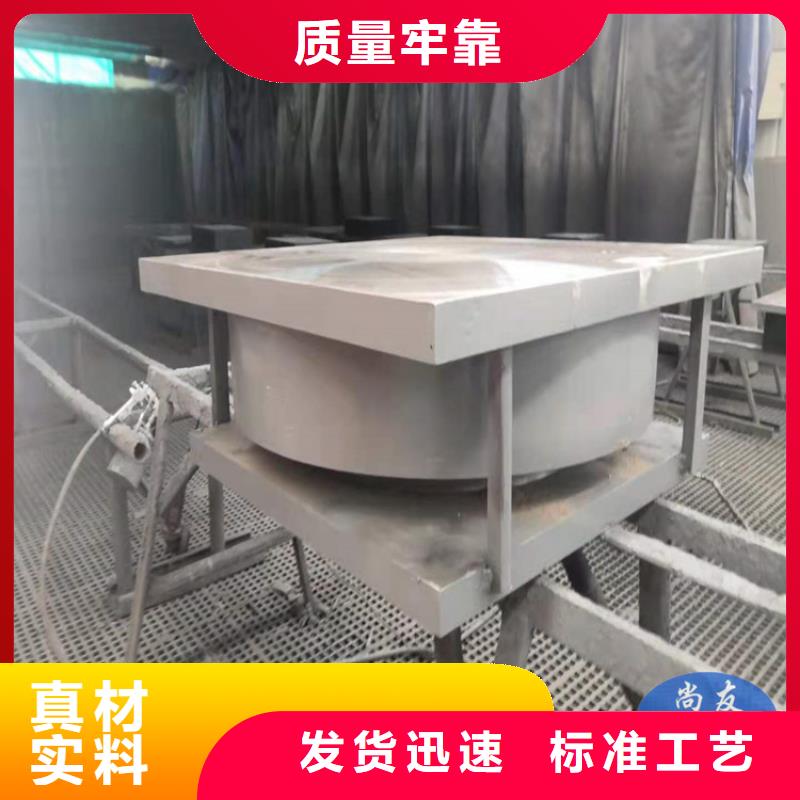

LQZ高承载全封闭球型支座是一种新型支座，因其承载能力高、转角大、转动灵活、转动力矩与转角无关等优点，可广泛应用于各种跨度、各种类型的桥梁，特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。 LQZ球形支座由下座板、球面四氟板、密封裙、中间座板、平面四氟板、上滑板和上座板组成。 球形支座的水平位移是由上（支座）滑板与中座板上的平面四氟板之间的滑动来实现的。另外，通过在上座板上设置导向板（槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球形支座和固定球形支座。 球形支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。通常由于支座的转动中心与上部结构的转动中心不复合，而在中座板和下座板之间形成第二滑动面。根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。如果两个转动中心复合，则无平面滑动。

球形支座的工作原理：球型支座的位移由上支座板与平面四氟板之间滑动来实现，其工作原理与盆式橡胶支座完全相同。通过在上支座板上设置导向槽或导向环来约束支座的位移方向,可制成球型支座的单向活动支座和固定支座。 球型支座竖向转角,是由球面板与球面四氟板之间的滑动来实现的.通常由于支座的转动中心与上部转动中心不重合,因此在支座板与平面四氟板之间形成第二滑动面.根据上部结构与支座转动中心的相对位置,球面转动方向可以与平面滑动方向一致或相反.如果两转动中心重合,则平面上就不会发生滑动. 球型支座转动力矩的大小与球面和摩擦阻力有关，因此，球型支座转动时偏心距与支座的摩擦系数μ和球面半径r有关.德国的实验表明，实测支座转动的偏心距为e=μ*r,改值小于静力分析的理论值，这是因为球形支座转动时,先是发生在球型板与球面四氟板处,然后才在平面四氟板上发生滑动,因此球型支座特别适用于大转角要求的桥梁使用。
